路面修補(bǔ)料

                     ——技術(shù)指南

路面裂縫修補(bǔ)料，是以水泥為基礎(chǔ)結(jié)合劑，高強(qiáng)度材料（石英砂）作為主骨料，輔以高分子膠粉、高效減水劑、早強(qiáng)劑、膨脹劑、防離析等物質(zhì)配制而成的超早強(qiáng)型混凝土結(jié)構(gòu)修補(bǔ)材料。本產(chǎn)品具有自流性好，快硬、早強(qiáng)、高強(qiáng)、無收縮、微膨脹；無害、不老化、對水質(zhì)及周圍環(huán)境無污染，自密性好、阻銹等特點。

一、技術(shù)要求

JG/T 336-2011《混凝土結(jié)構(gòu)修復(fù)用聚合物水泥砂漿》

二、施工工藝

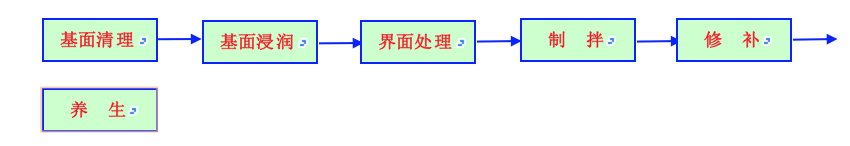

（1）工藝流程

（2）施工工序

A.基面清理：對原結(jié)構(gòu)混凝土基面，用鋼絲刷將松散物清除徹底，并用空壓機(jī)將灰塵吹凈。

B.基面浸潤：在澆筑前2~3小時將基面用水充分濕潤并除去明水；冬季施工時，應(yīng)在灌注前將基面用不超過65℃的溫水充分濕潤并除去明水。

C.界面處理：在基面上均勻涂刷一層聚合物類界面劑。

D.制拌：根據(jù)現(xiàn)場修補(bǔ)面積與修補(bǔ)速度，將修補(bǔ)料人工投入強(qiáng)制式砂漿拌和機(jī)中，干拌10s后，按產(chǎn)品規(guī)定的加水量稱量后，分兩次加水拌和：di一次加2/3水，拌和30s；第二次加1/3水，拌和150s。冬季施工時，應(yīng)采用不超過65℃的溫水進(jìn)行拌和，拌和料溫度應(yīng)在10℃以上。

E.修補(bǔ)：用灰刀或抹刀將修補(bǔ)料分層、均勻地將破損面修補(bǔ)平整、密實。每次制拌的修補(bǔ)料，從制拌開始至修補(bǔ)結(jié)束，時間不得超過30min。超時或和易性不滿足澆筑要求的修補(bǔ)料，不得繼續(xù)使用。

F.養(yǎng)生：用塑料條將修補(bǔ)料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤。常溫下，3~4h后可結(jié)束養(yǎng)生，或根據(jù)結(jié)構(gòu)強(qiáng)度要求和預(yù)留試件強(qiáng)度試驗結(jié)果決定是否結(jié)束養(yǎng)生。冬季應(yīng)采用保溫措施，養(yǎng)生期適當(dāng)延長。

三、注意事項

（1）道路裂縫修補(bǔ)料拌制用水宜用飲用水，建議摻水量為13%。

（2）橋梁結(jié)構(gòu)的修補(bǔ)所用模板，宜采用全新模板，保證拆模后外觀美觀。

（3）施工后的機(jī)具應(yīng)及時用水清洗干凈，以備下次使用。

（4）材料運輸過程中，應(yīng)采取防雨措施。

（5）材料應(yīng)置于陰涼、干燥處貯存，保質(zhì)期6個月，超出保質(zhì)期復(fù)檢合格后方可使用。

（6）現(xiàn)場使用時，嚴(yán)禁在材料中摻入任何外加劑、外摻料。

四、包裝貯存

采用復(fù)合牛皮紙袋包裝，凈重50kg/袋，保質(zhì)期為6個月。

須貯存于干燥通風(fēng)的室內(nèi)，包裝袋密閉，注意防潮、防凍。
